洗涤池的碳钢衬板为什么要用’聚乙烯板‘衬板？

山东豪沃橡塑有限公司1五九五三7八八八7一

1.一种用于洗涤池的碳钢衬聚乙烯板,其特征在于,所述碳钢衬聚乙烯板包括碳钢基体和设置在所述碳钢基体上的线性低密度聚乙烯层,其中,钢丝网通过焊接在所述碳钢基体上而设置在所述碳钢基体和所述线性低密度聚乙烯层之间。

2.根据权利要求1所述的用于洗涤池的碳钢衬聚乙烯板,其特征在于,所述线性低密度聚乙烯层的厚度为15mm 至25mm。

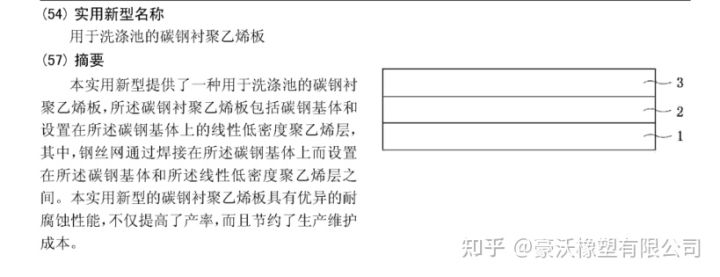

用于洗涤池的碳钢衬聚乙烯板

技术领域：本实用新型涉及具有改善的耐腐蚀性和耐用性的用于洗涤池的碳钢衬聚乙烯板。

背景技术：在硫酸法生产钛白粉的过程中,洗涤池(包括一洗和二洗)通常采用碳钢衬玻璃钢或衬胶。内衬玻璃钢受施工工艺的限制，玻璃钢非常易于脱层、鼓包。内衬玻璃钢一般在使用3个月之后便发生脱落和泄漏，这不仅影响生产,而且维修费用比较高。特别是,在发生腐蚀脱落进行修补后,至少需要保养24小时,这对生产造成极大的影响。而采用衬胶工艺,由于需要定期清理池内的偏钛酸,胶层极易被破坏。

因此,在本领域中,需要一种具有改善的耐腐蚀性和耐用性的碳钢基板。

实用新型内容：本实用新型的目的在于提供一种有改善的耐腐蚀性和耐用性的用于洗涤池的碳钢衬聚乙烯板，所述碳钢衬聚乙烯板包括碳钢基体和设置在所述碳钢基体上的线性低密度聚乙烯层,其中，钢丝网通过焊接在所述碳钢基体.上而设置在所述碳钢基体和所述线性低密度聚乙烯层之间。

所述线性低 密度聚乙烯层的厚度可以为15mm至25mm。

说明书：乙烯是乙烯与少量a-烯烃(例如,1-丁烯等)在催化剂作用下经过高压或低压聚合而成的一种共聚物,密度大约为0. 93g/cm,具有强度高、韧性好、刚性强、耐热、耐寒等优点,还具有良好的耐环境应力、耐撕裂强度等性能,另外还可耐酸、耐碱、耐有机溶剂等性能。在碳钢基体1.上施加线性低密度聚乙烯之前，首先将碳钢基体1进行抛光除锈处理,然后在碳钢基体1.上焊接钢丝网2,再将粉状的线性低密度聚乙烯泵送到焊接有钢丝网2的碳钢基体1.上,并使粉状的线性低密度聚乙烯熔化,随后进行冷却,从而可以在碳钢基体1上得到期望厚度的线性低密度聚乙烯层3。在碳钢基体1. 上焊接钢丝网2的目的是为了增加与碳钢基体的附着力,保证其使用寿命。

一个示例中,可以在碳钢基体1.上形成厚度为大约15mm的线性低密度聚乙烯层3。在另一个示例中,可以在碳钢基体1上形成厚度为大约20mm的线性低密度聚乙烯层3。在又一个示例中,可以在碳钢基体1.上形成厚度为大约25mm的线性低密度聚乙烯层3。可以根据需要,在碳钢基体1.上形成具有期望厚度的线性低密度聚乙烯层3。

]在形成线性低密度聚乙烯层3的过程中,优选地确保所形成的表面光滑、无挂料和未分散原料、无裂纹、无气泡且基本平整,从而使得到的碳钢衬聚乙烯板的性能最佳化。

通过工业生产证实，采用根据本实用新型的碳钢衬聚乙烯板的洗涤池在使用--年半后，未发生腐蚀泄漏，确保了生产的连续进行，提高了产能和收率，消除了生产现场物料发生跑、冒、滴、滴等现象,同时大大降低了维护费用。

山东豪沃橡塑有限公司1五九5三七八八八7一 注明：本文章来源于互联网，如侵权请联系客服删除！
